사각 맨홀뚜껑(기존 맨홀프레임 재활용)

기존 맨홀 프레임 재활용 사각 맨홀덮개

기존에 설치된 사각 맨홀뚜껑에 있어서 덮개의 부식 상태는 교체가 필요하고, 프레임의 상태는 양호 할 경우 콘크리트 구체의 손상을 방지 하면서 기존 맨홀프레임 내부에 2단 형상으로 프레임을 개선시켜 덮개를 안착 시켜 덮개의 개방장애를 방지하고,설치 비용을 절감하고, 맨홀 구체의 손상을 방지하여 구조적 안정을 확보 할 수 있고 점검구를 장치하여 간단한 하수 관로의 점검 및 토사  적재 상태를 간편하게 점검 할 수 있고, 하수의 수질 검사를 위하여 간편하게 채수 작업을 할 수 있는 기존 맨홀프레임 재활용 사각 맨홀뚜껑.

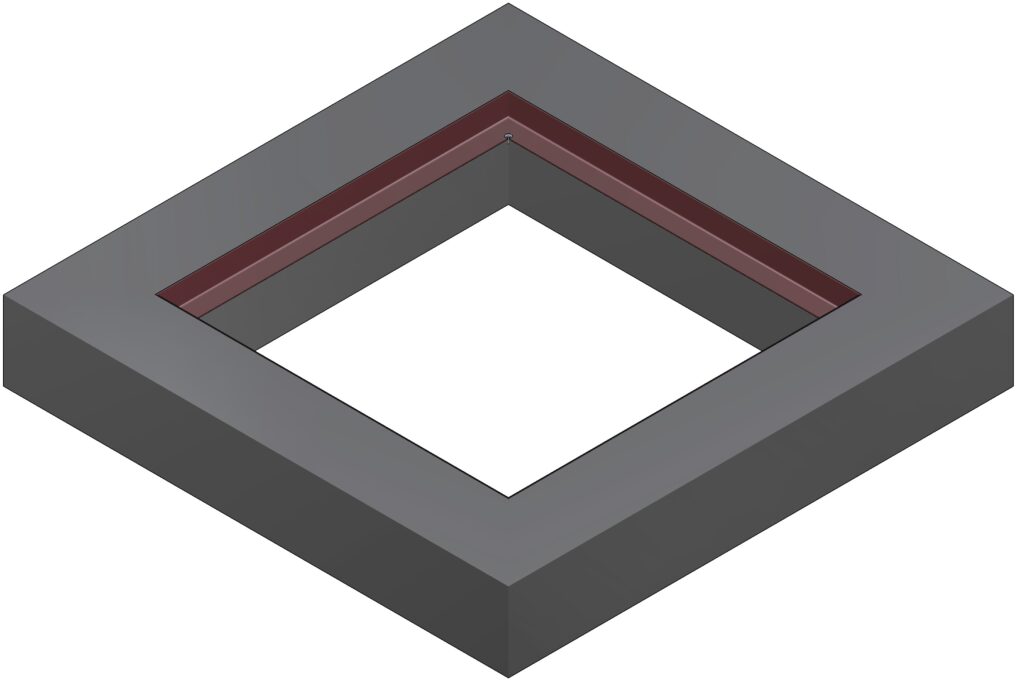

재활용이 가능한 기존 맨홀 프레임

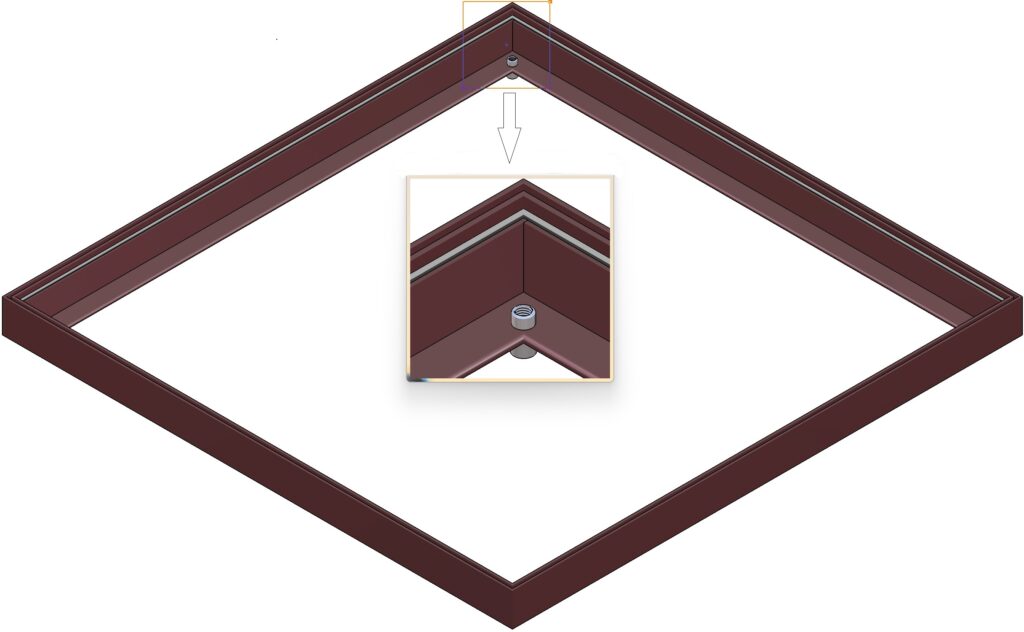

기존 맨홀 프레임 내부에 다단 형상의 새로운 프레임설치

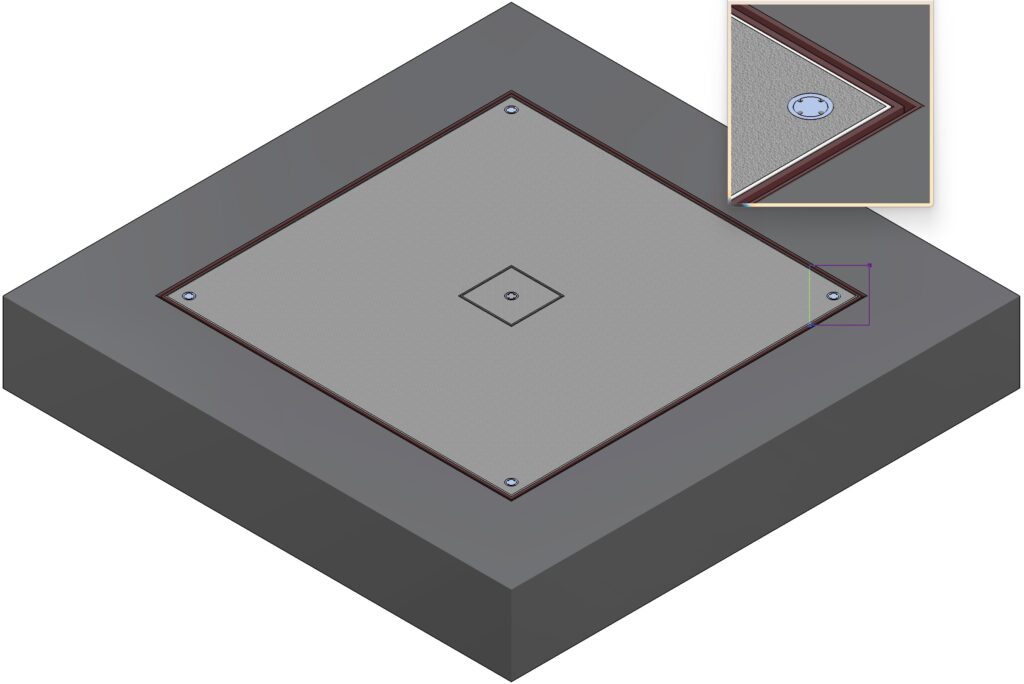

사각 맨홀 덮개 설치 및 보행자의 발걸림이 방지되고 보안성이 탁월한 잠금볼트 적용

기존 맨홀프레임 재활용

신설되는 사각 맨홀덮개 구성품

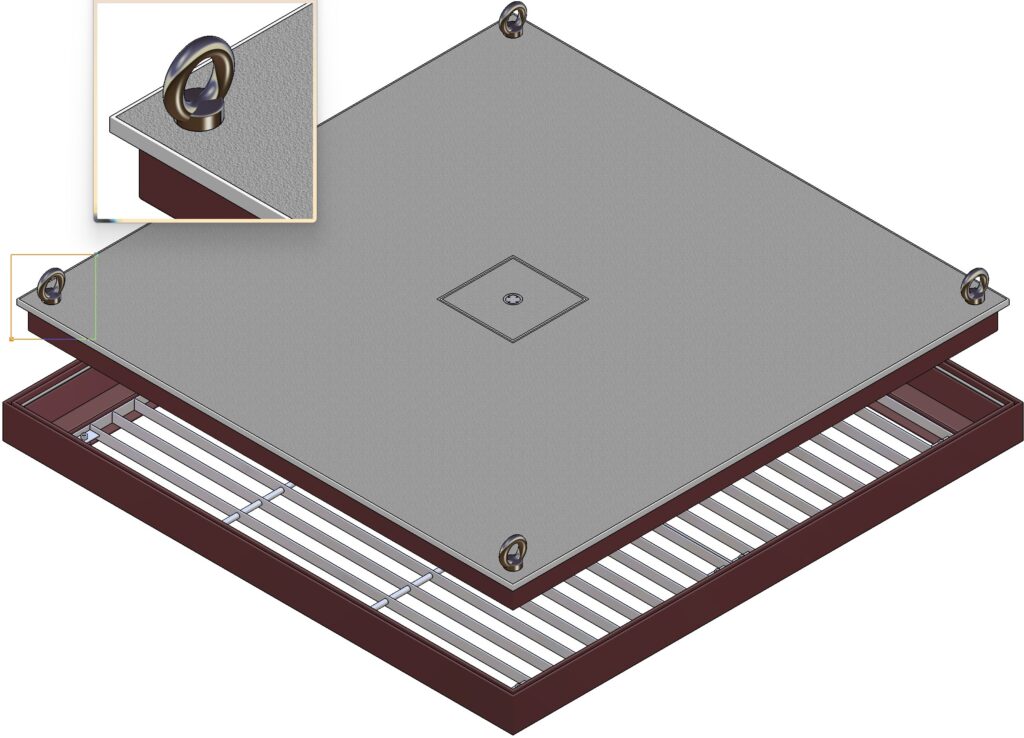

사각 맨홀 덮개 개방용 아이볼트 설치 상태

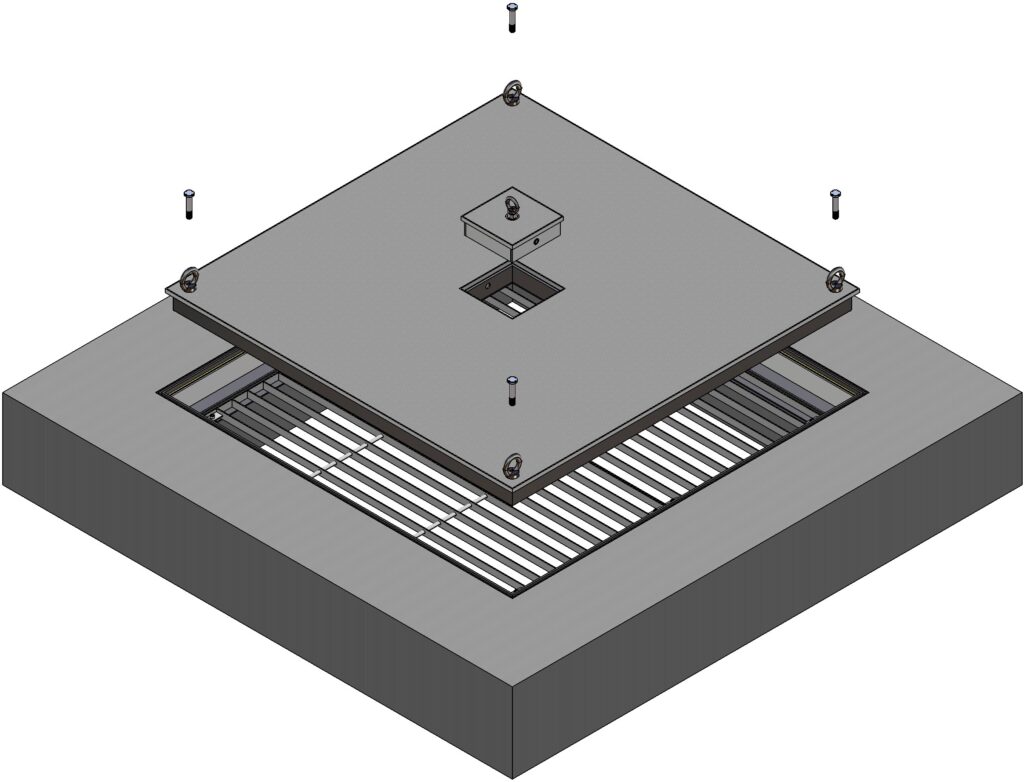

분해도

프레임과 덮개의 체결상태 및 잠금볼트 체결상태

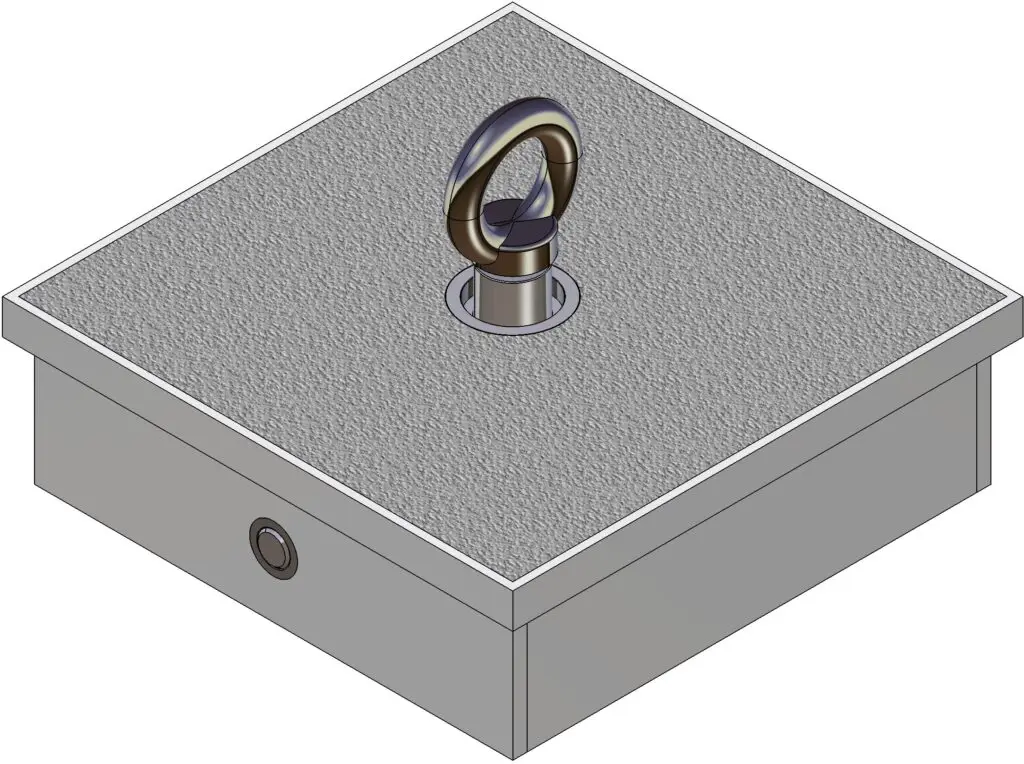

아볼트를 체결시켜 잠금 및 해지 시키는점검구

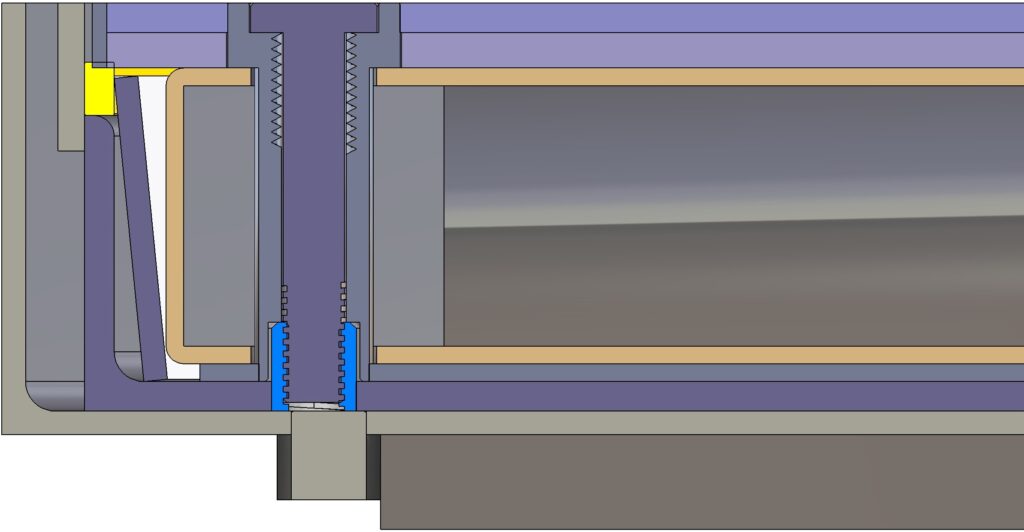

점검구 잠금장치 설치단면
