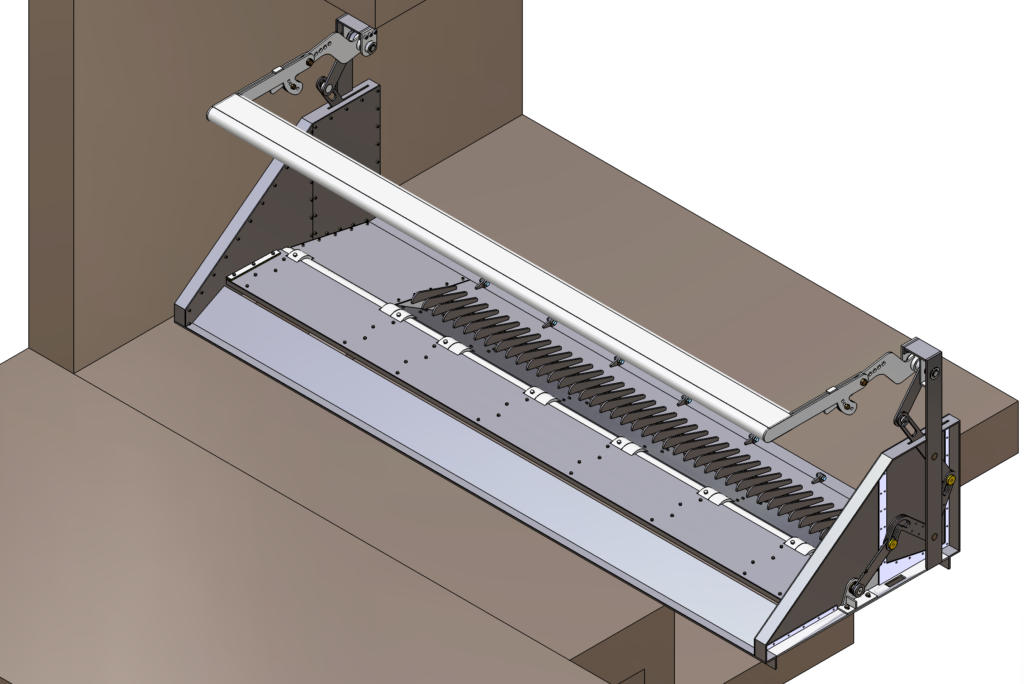

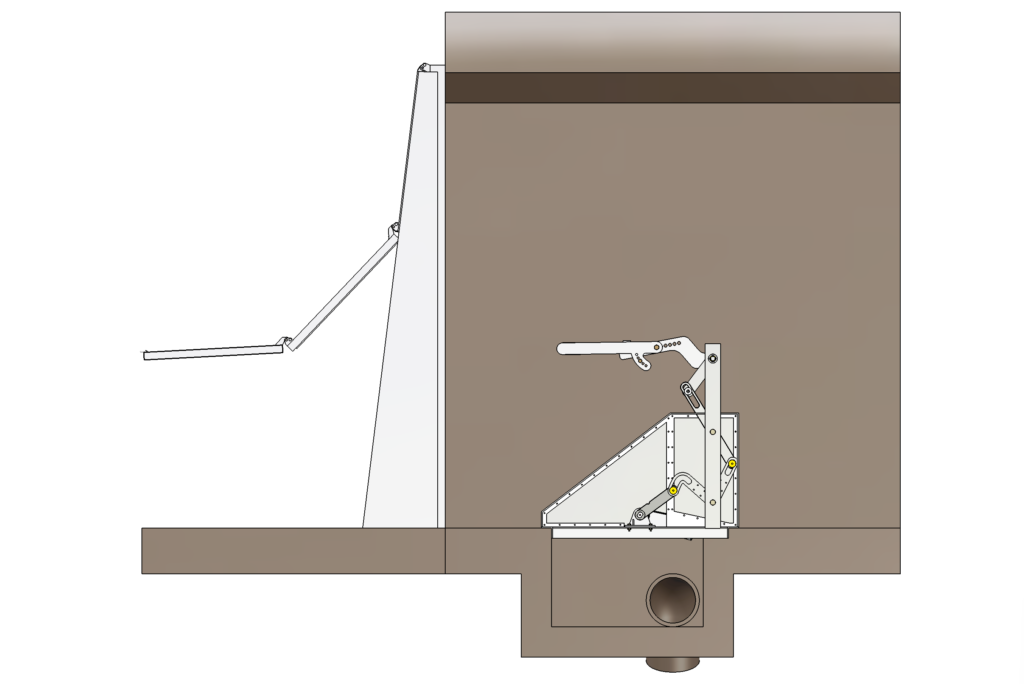

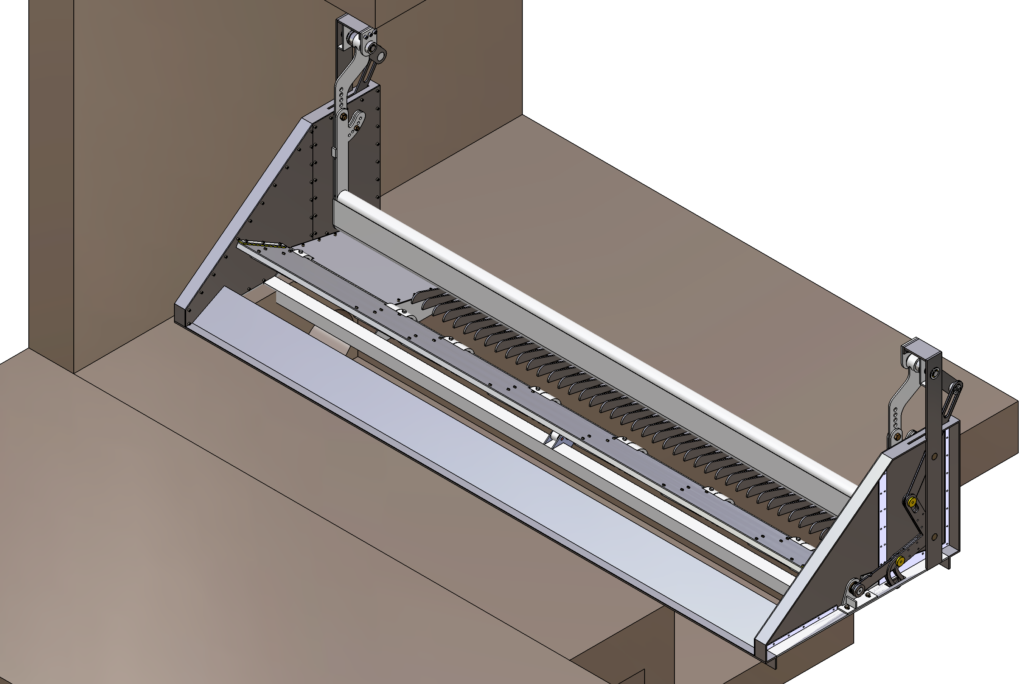

하수 토출구 악취 차단 가림막(하수관로 토사유입 방지 및 유량 조절 장치)

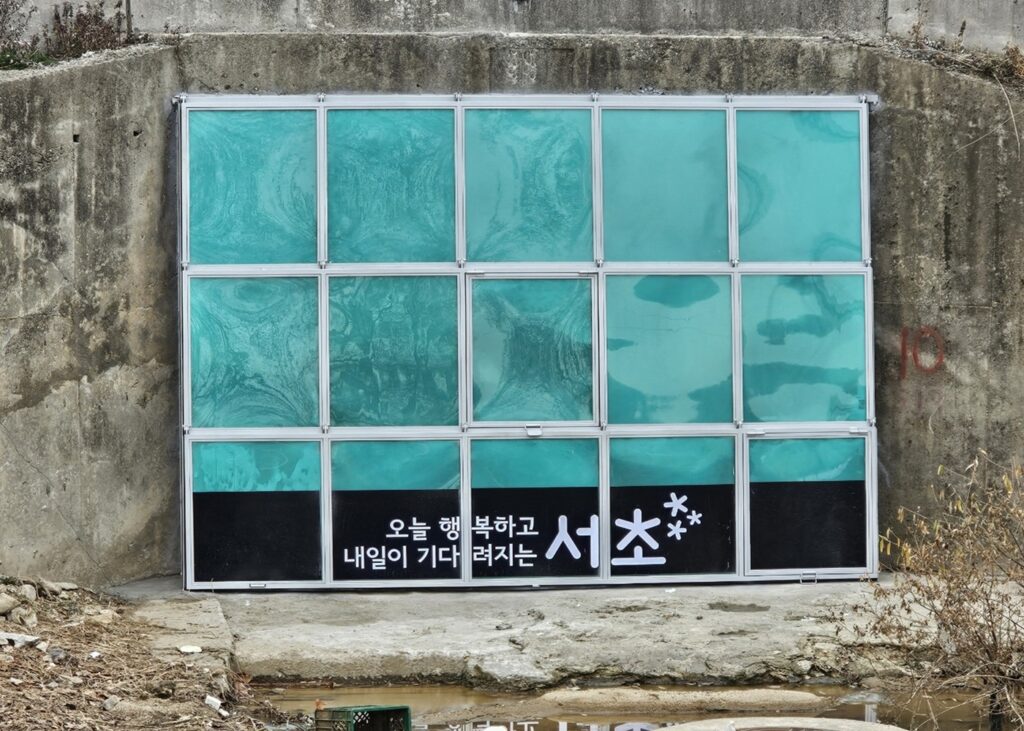

하수토출구(우수토실 및 토구 등)에 설치하는 악취 차단 가림막(일명 악취 차단 게이트, 스크린, 커튼 등)은 **’원활한 배수’**와 **’확실한 밀폐’**라는 상충되는 두 가지 기능을 동시에 만족해야 합니다.

1. 수리적 기능성 (배수 능력)

가장 중요한 조건은 악취를 막느라 배수 흐름을 방해해서는 안 된다는 점입니다.

• 저류 유속 개방성: 평상시 오수나 소량의 우수가 흐를 때, 작은 수압(적은 유량)에도 즉각적으로 열려 배수가 원활해야 합니다. 문이 너무 무거우면 배수가 지연되어 상류측 침수의 원인이 될 수 있습니다.
• 수두 손실 최소화: 폭우 시에는 전면 개방되어 통수 단면적을 100% 가까이 확보해야 합니다. 가림막 자체가 저항체가 되어 수위 상승을 유발하면 안 됩니다.

2. 기밀성 (악취 차단 능력)

건기(비가 오지 않을 때)에는 하수관로 내부의 황화수소(H2S) 등 악취 가스가 외부로 새어 나오지 않도록 완벽히 닫혀 있어야 합니다.

• 밀폐 구조: 문틈으로 가스가 새지 않도록 고무 패킹(EPDM 등)이나 정밀한 접합 구조를 가져야 합니다.
• 역풍 방지: 외부 바람이 강하게 불거나 하천 수위가 변동될 때, 펄럭이거나 틈이 벌어지지 않도록 적절한 자중(무게)이나 고정력이 있어야 합니다.

3. 내구성 및 내식성

하수관로는 가혹한 부식 환경이므로 소재 선정이 매우 중요합니다.

• 화학적 내성: 하수 가스(황화수소, 메탄 등)와 오수에 의해 부식되지 않는 소재(STS304/316 스테인리스 스틸, 고밀도 폴리에틸렌(HDPE), 유리섬유강화플라스틱(FRP) 등)를 사용해야 합니다.
• 물리적 강도: 토출구 주변의 파도, 유속, 그리고 떠내려오는 부유물(나무, 돌 등)의 충격에 파손되지 않는 강도를 지녀야 합니다.
• 내후성: 외부에 노출되는 경우, 자외선(UV)에 의해 경화되거나 부서지지 않아야 합니다.

4. 유지관리 용이성 (협잡물 걸림 방지)

현장 관리에서 가장 애로사항이 많은 부분입니다.

• Non-Clogging 구조: 물티슈, 비닐, 나뭇가지 등 협잡물이 가림막에 걸리지 않고 부드럽게 빠져나가는 형상이어야 합니다. 이물질이 끼면 문이 닫히지 않아 악취가 그대로 새어 나옵니다.

간편한 유지보수: 파손 시 부분 교체가 가능하거나, 청소를 위해 탈부착이 용이한 구조가 선호됩니다.

이러한 여건을 만족 할 수 있는 악취 차단 가림막을 제공 하기 위한 방법을 소개 합니다.
