1.우수토실(CSO Chamber)의 유량조절장치는 합류식 하수관거에서 강우 시 일정량의 하수만 처리장으로 보내고, 초과하는 빗물(우수)은 하천으로 방류하기 위해 설치하는 핵심 설비입니다.
2. 유량조절장치의 필요성
하수처리장 보호: 강우 시 급격히 늘어난 하수가 하수처리장으로 유입되어 처리 공정(미생물 등)이 파괴되는 것을 방지합니다.
오염 부하 저감: 오염도가 높은 ‘초기 우수’는 최대한 처리장으로 보내고, 희석된 후기 우수만 하천으로 방류합니다.
관로 내 퇴적 방지: 우수토실 상부에 위치하는 회전판을 월류방지 수문과 링크 연동 시켜 하수 차집관거에 찌꺼기가 쌓이는 것을 막습니다.
역류 방지형 유량조절장치의 설치 목적
하천변에 조성된 우수토실에 하천수의 역류를 방지하기 위하여 월류 방지턱이 설치 된 경우 하수토출구 단면이 월류 방지턱 만큼 줄어들게 되어 강우시 하수관로가 만관에 이를때 우수가 하천으로 빠져 나가는데 방해요소로 작용하게 됩니다.
이를 방지하기 위하여 월류방지 수문을 설치하여 평상시에는 월류 방지턱 기능을 하고 강우시 개방되어 하수 관로의 유출 단면을 최대한 확보해주는 기능을 하게 되어 상류 지역에 침수 예방 효과가 있고 월류방지 수문과 링크장치로 연동되어 월류방지 수문이 개방될 때 우수토실 상부에 위치하는 회전판이 회전하면서 하수 차집관로에 유입되는 유량을 제어하면서 상류로부터 이동해 오는 토사나 고형물을 하천으로 유도해 주는 기능을 하게됨.

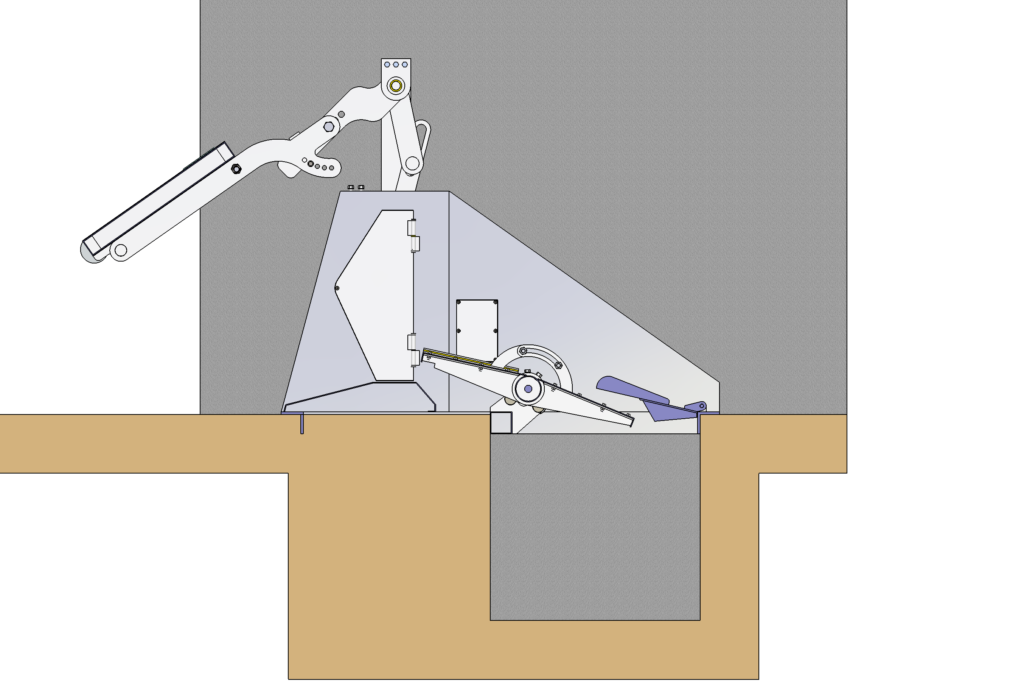

강우시 하수관로에 대량의 우수가 유입 되면 전방의 월류방지 수문이 개방되고 링크 연동에 의하여 하단 회전판이 회전 하면서 우수토실 상부의 유입단면을 축소 시켜 우수 유입량을 조절하고 상류로부터 이동해 오는 토사나 고형물을 하천으로 유도 방출 시키는 장치.
역류방지형 토사유입방지 및 유량조절장치 주요 구성품

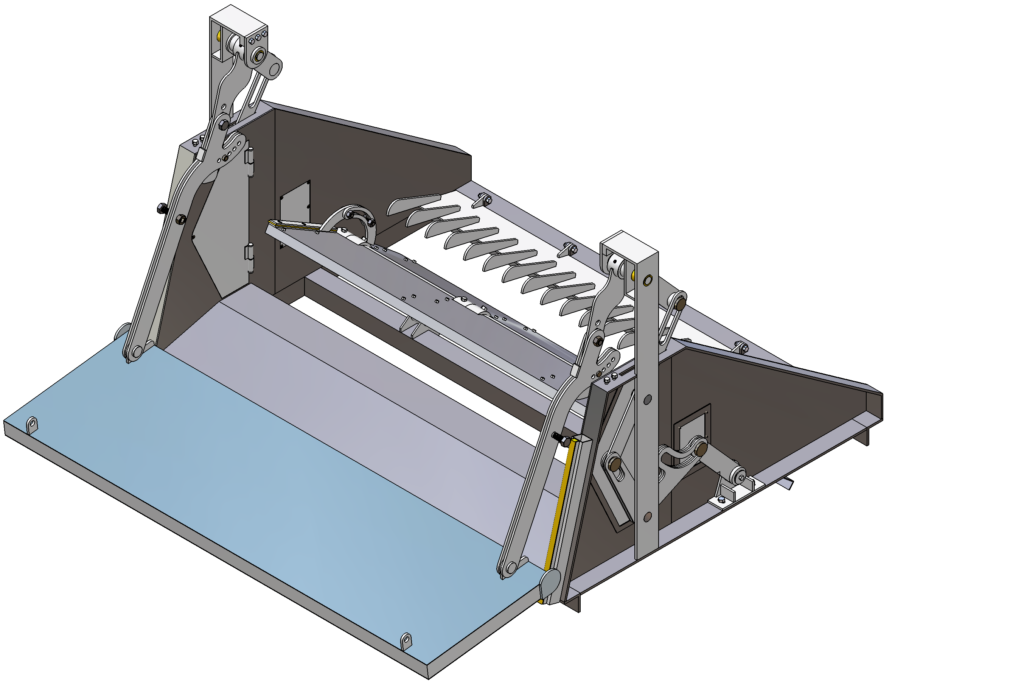

1.역류방지수문 : 월류방지턱을 대치하여 강우시 하수관로에 수위가 증가하면 개방되면서 우수를 하천으로 방류시키고 하천수위가 상승하면 닫힘 상태를 유지하면서 하천수의 역류를 방지하는기능.

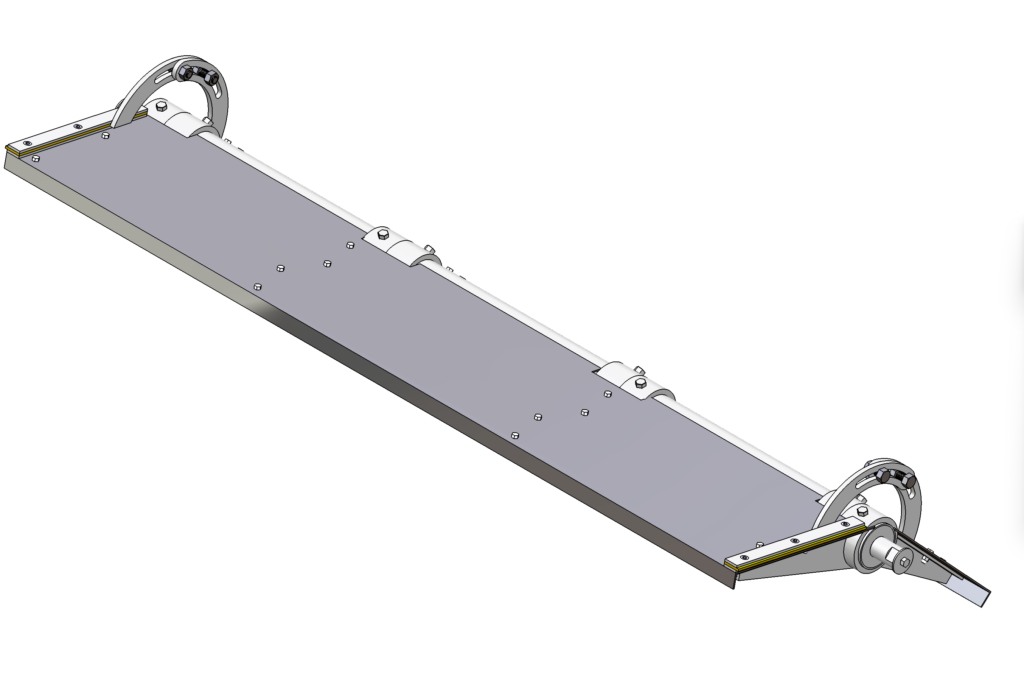

2.링크장치 : 링크장치는 역류방지 수문이 개방되면 하단 회전판에 링크연동 하여 회전판을 회전 시키는기능.
3.회전판 : 역류방지 수문에 연동하여 역류방지 수문이 개방되면 회전판이 회전 하여 우수토실 상부의 단면을 축소시켜 우수 유입량을 줄여주고 토사 및 고형물을 하천으로 유도하는 기능.

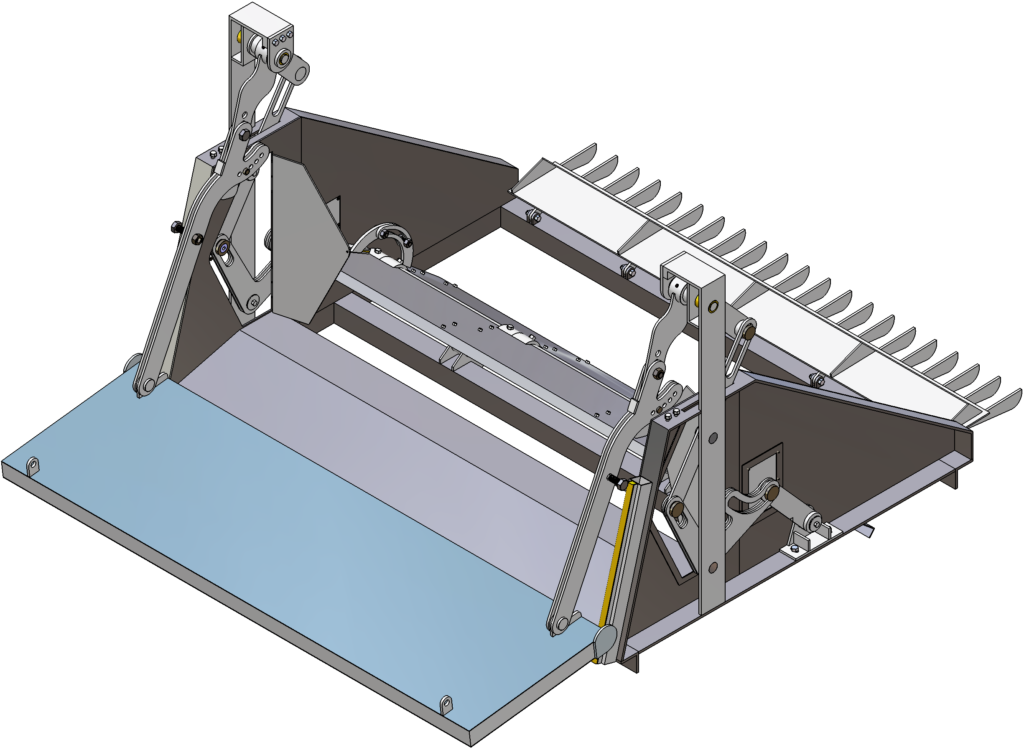

4.후방스크린 : 우수토실의 유지 관리를 위하여 개폐되는 스크린.
5.링크점검구 : 링크의 상태를 점검하기 위하여 개폐하는 점검구.

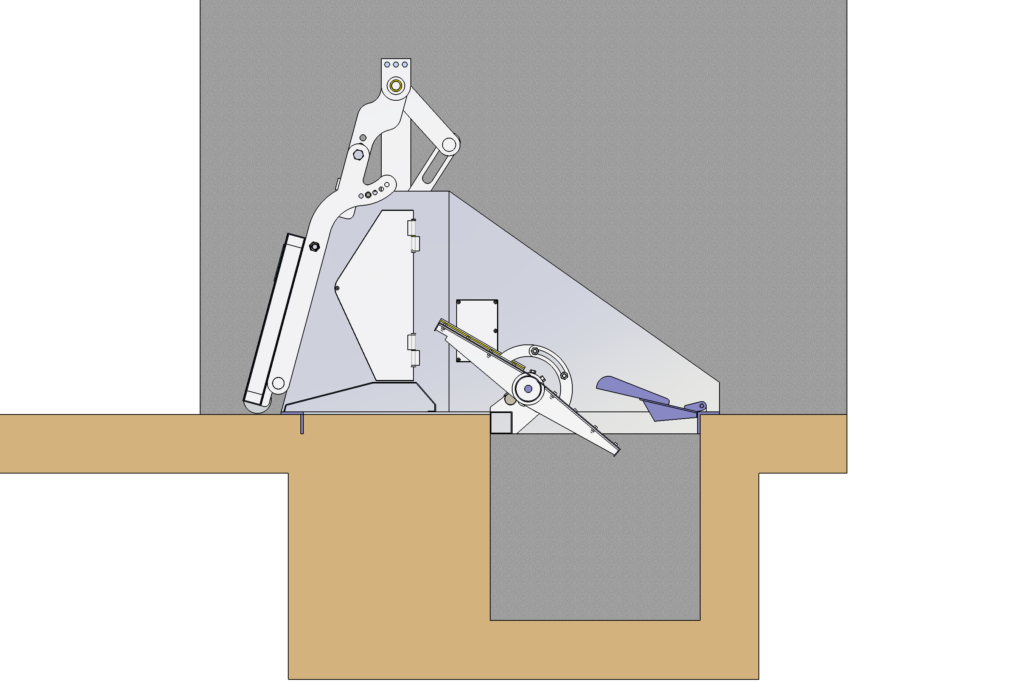

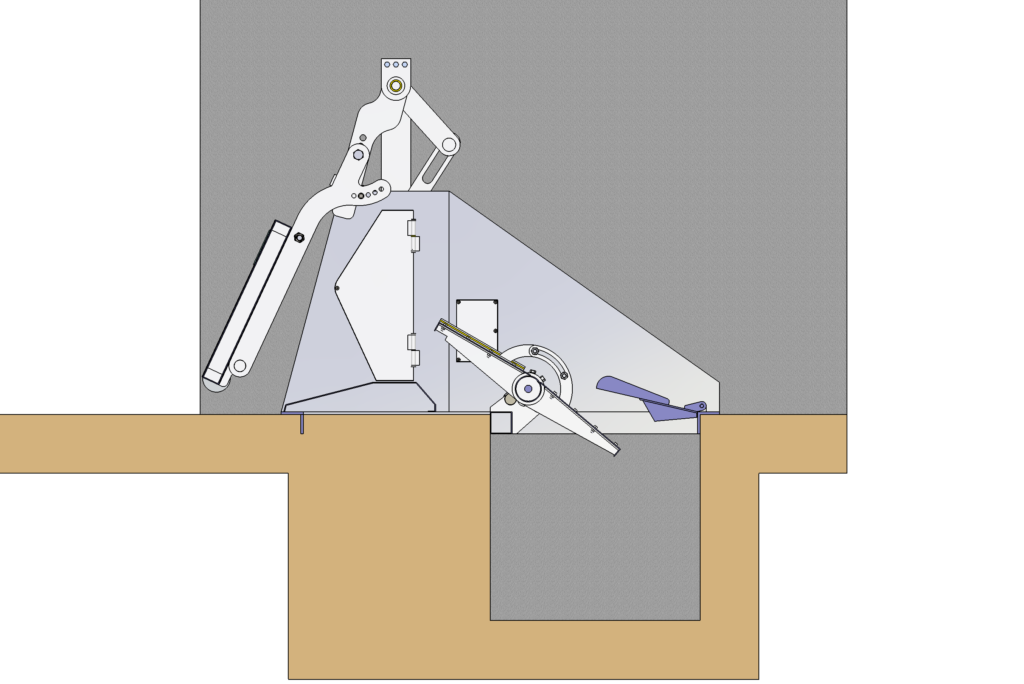

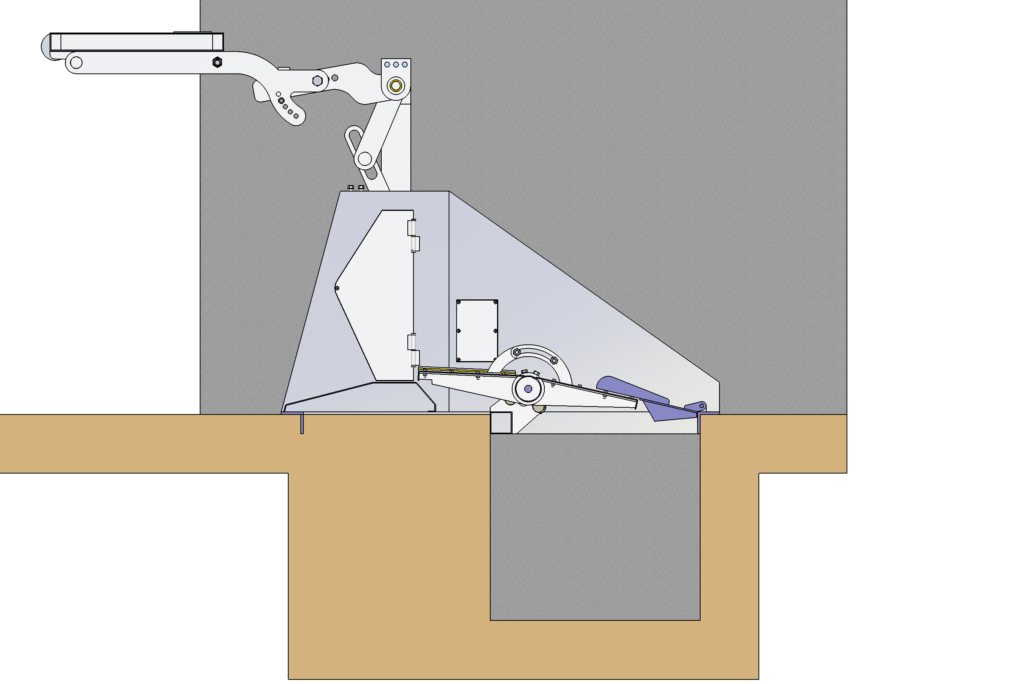

역류방지형 토사유입방지 및 유량조절장치 작동순서

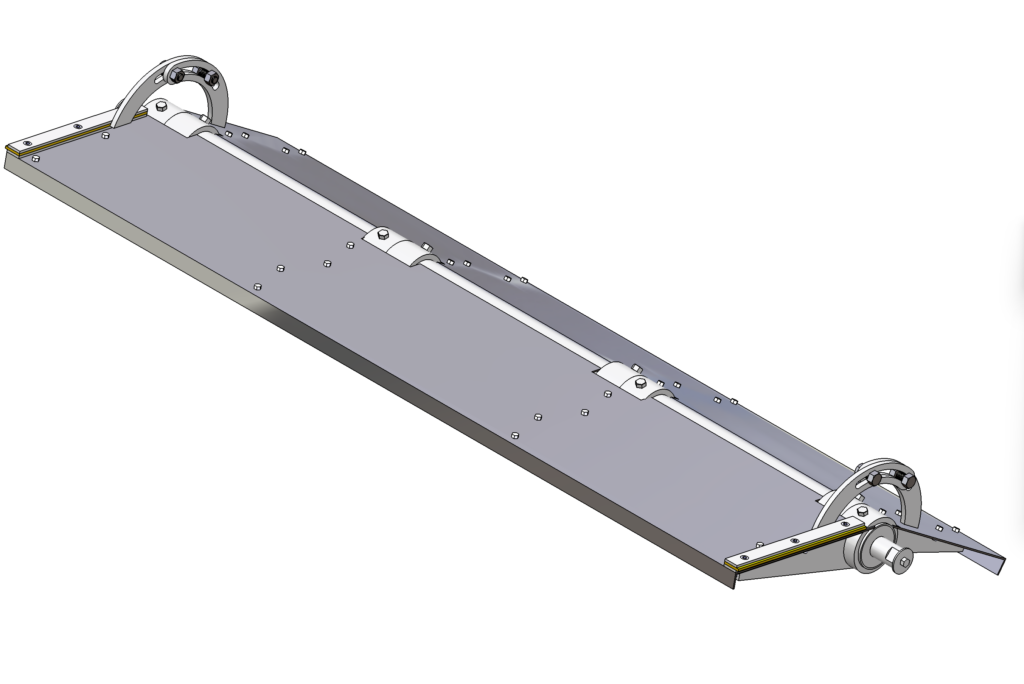

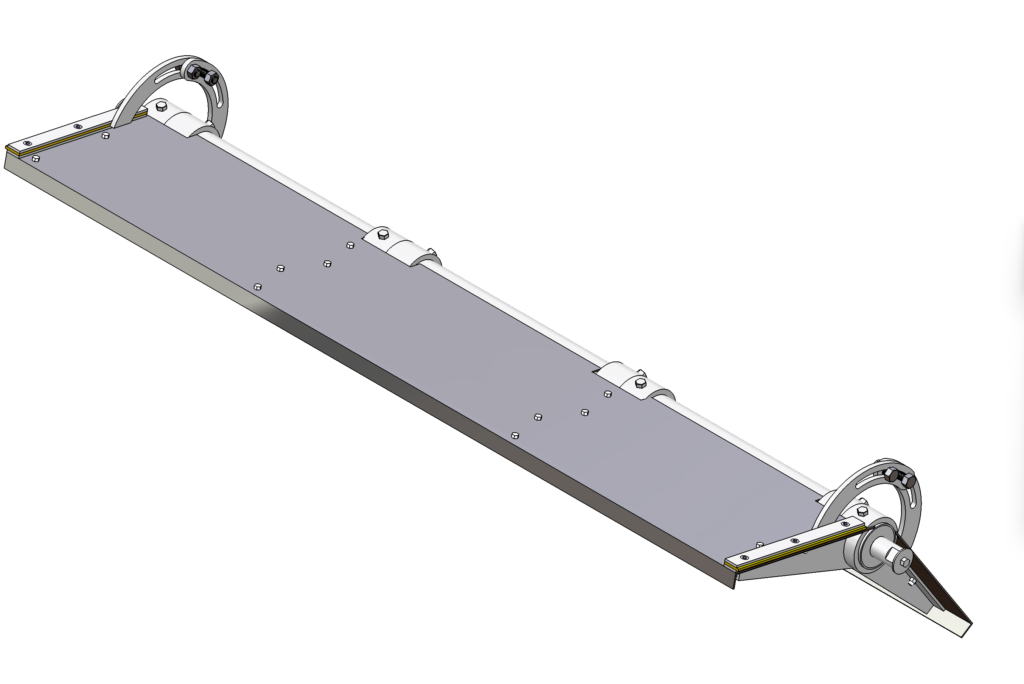

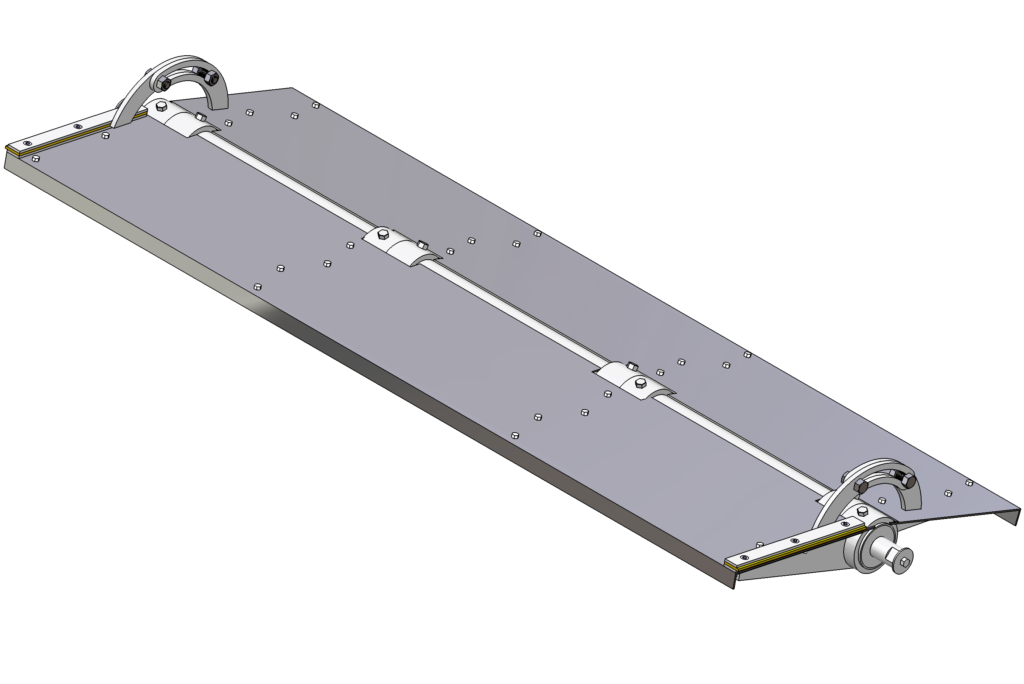

하단 회전판의 결합각도 조절 : 유입량 조절 목적 : 각도 조절부 나사를 이용하여 각도조절
