**컴팩트 배전스테이션(Compact Distribution Station)**은 전력을 공급받아 사용하기 적합한 전압으로 변환하여 배분하는 설비를 하나의 소형 패키지(함) 안에 통합한 장치를 말합니다.

일반적으로 ‘일체형 수배전반’ 또는 **’패키지형 변전소(Package Substation)’**라고도 불립니다.

1. 주요 특징 및 장점

이 시스템은 기존의 복잡하고 공간을 많이 차지하는 수배전 설비를 개선하기 위해 고안되었습니다.

• 공간 효율성: 고압부, 저압부, 변압기를 하나의 외함에 컴팩트하게 배치하여 설치 면적을 획기적으로 줄였습니다. 도심지나 공간이 협소한 건물에 유리합니다.

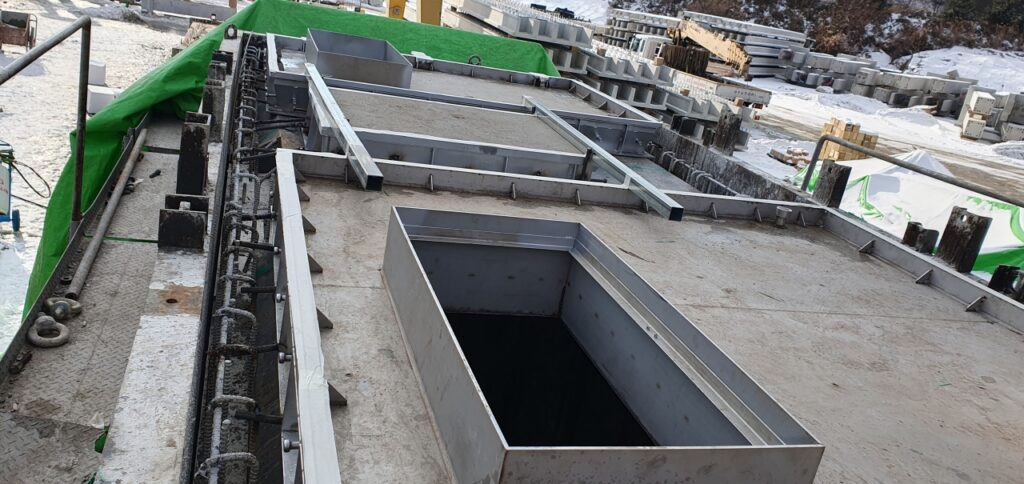

• 설치 편의성: 공장에서 조립 및 테스트가 완료된 상태로 출하되므로, 현장에서는 기초 공사 후 안착 및 결선만 하면 되어 공사 기간이 단축됩니다.
• 안전성 및 미관: 모든 충전부가 금속 외함 내부에 밀폐되어 있어 감전 사고의 위험이 적고, 외부 환경(비, 먼지)으로부터 보호됩니다. 또한 외관이 깔끔하여 도심 미관을 해치지 않습니다.

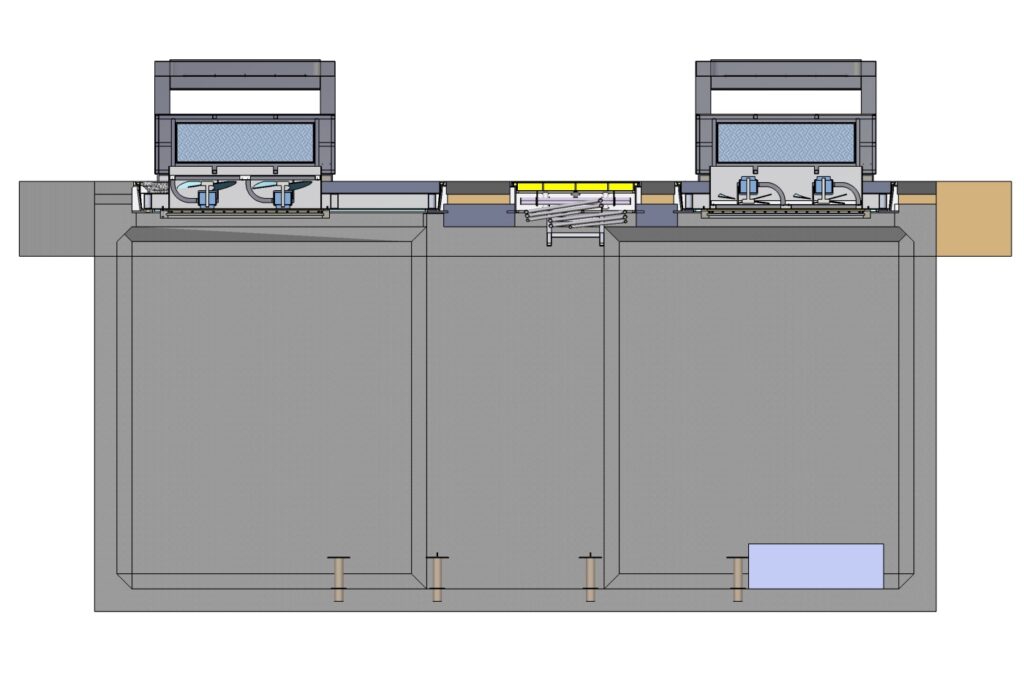

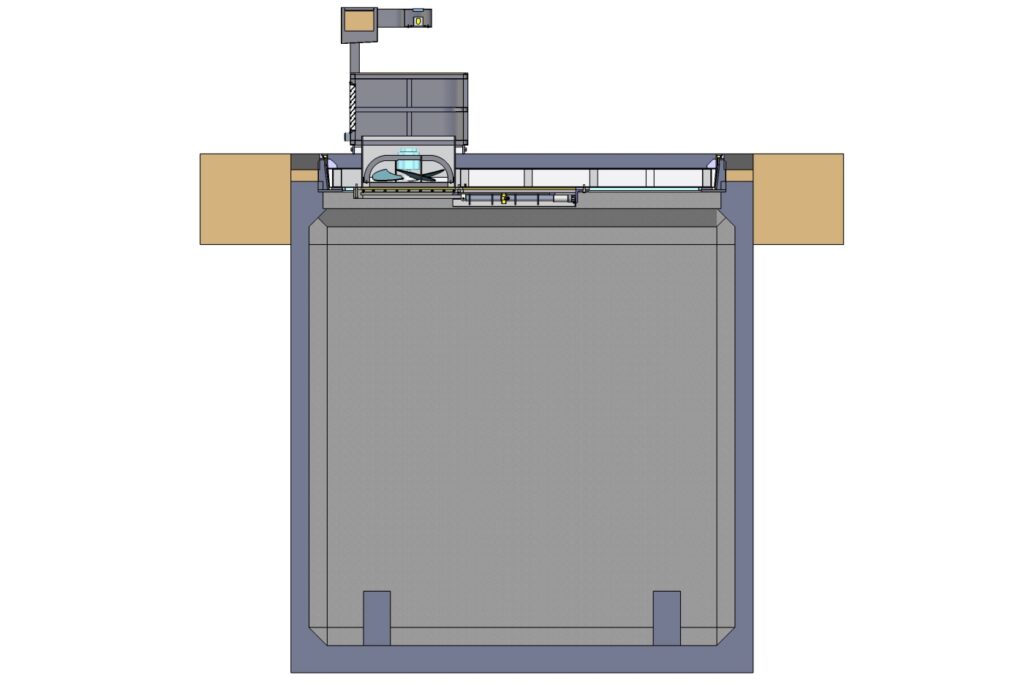

2. 내부 구조

컴팩트 배전스테이션은 보통 격벽으로 분리된 세 가지 주요 구획으로 나뉩니다:

1. 고압부 (HV Compartment): 전력을 받아들이는 곳으로, 개폐기(RMU 등)와 퓨즈 등이 설치됩니다.
2. 변압기실 (Transformer Compartment): 고전압을 저전압(예: 22.9kV → 380/220V)으로 변환하는 변압기(몰드 또는 유입식)가 위치합니다.
3. 저압부 (LV Compartment): 변환된 전력을 부하로 공급하는 배선용 차단기(MCCB), 계량기, 제어 장치 등이 설치됩니다.

3. 기존 수배전반과의 비교

4. 주요 활용 분야

• 태양광/풍력 발전소: 발전된 전력을 계통에 연계하기 위한 승압용 설비로 많이 사용됩니다.
• 도심지 빌딩 및 아파트: 지하 전기실 공간을 줄이거나, 옥외 공간을 활용할 때 사용합니다.
• 전기차 충전소: 급속 충전 인프라 구축 시 필요한 전력 공급 설비로 활용됩니다.

임시 전력 공급: 건설 현장 등에서 임시로 전력을 공급할 때 이동 및 설치가 용이하여 사용됩니다.
